Page 77 - กำหนดมาตรฐานผลิตภัณฑ์อุตสาหกรรม นาโนเทคโนโลยี เล่ม๗
P. 77

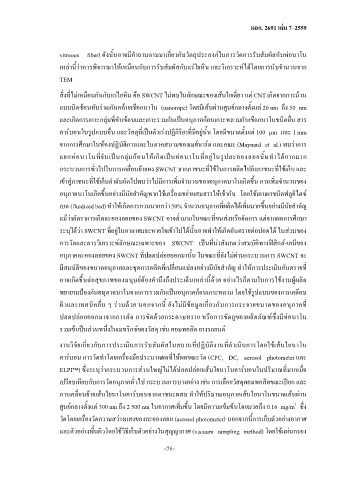

มอก. 2691 เลม 7–2559
ํ
ั
่
ั
ั
้
vitreous fiber) ดังนันอาจมคาถามตามมาเกียวกับวัตถประสงคในการวัดการรบสมผสกับทอนาโน
ุ
ี
ั
ั
ื
เหลานีวาควรพิจารณาใหเหมอนกับการรบสมผสกับแรใยหิน และวิเคราะหไดโดยการนับจํานวนจาก
้
ั
TEM
ั
ื
่
ิ
ื
ี
่
สงทไมเหมอนกันกับแรใยหิน คอ SWCNT ไมพบในลกษณะของเสนใยเดียว แต CNT เกิดจากการมวน
่
้
ิ
แบบบดซอนทบรวมกันคลายเชอกนาโน (nanorope) โดยมเสนผานศนยกลางตงแต 20 nm ถง 50 nm
ั
ื
ึ
ั
ี
ู
่
ุ
ื
และเกิดการเกาะกลมทซบซอนและเกาะรวมกันเปนอนุภาคกอนเกาะหลวมกับเชอกนาโนชนิดอน สาร
ี
ั
่
ื
่
้
ื
่
ี
ี
ิ
ั
่
ี
ิ
้
ู
คารบอนในรปแบบอน และวัสดุทเปนตวเรงปฏกิรยาทมอยูนัน โดยมีขนาดตังแต 100 μm และ 1 mm
ั
ิ
ิ
จากการศกษาในหองปฏบตการและในภาคสนามของเมยนารด และคณะ (Maynard et al.) พบวาการ
ึ
ุ
่
ู
ี
แยกทอนาโนทจับเปนกลมกอนใหเกิดเปนทอนาโนทอยูในรปละอองลอยนันทาไดยากมาก
่
ี
้
ํ
่
่
่
ี
ั
ี
ิ
กระบวนการทวไปในการเคลอนยายผง SWCNT จากภาชนะทใชในการผลตไปยังภาชนะทใชเก็บ และ
่
ื
ั
ี
ํ
เขาสภาชนะทใชเก็บลาดับถดไปพบวาไมมีการเพิมจํานวนของอนุภาคนาโนเกิดขึน การเพิมจํานวนของ
่
ู
่
้
่
่
ื
ู
ํ
ิ
ั
ี
ึ
อนุภาคนาโนเกดขนอยางมนัยสาคญหากใชเครองเขยาผสมสารใหเขากัน โดยใชเตาเผาชนิดฟลอไดซ
้
ิ
ี
่
ั
ิ
ํ
่
ึ
เบด (fluidized bed) ทาใหเกิดการกวนมากกวา 50% จํานวนอนุภาคทีผลตไดเพิมมากขนอยางมนัยสาคญ
ํ
้
ื
แมวาอตราการเกิดละอองลอยของ SWCNT อาจตามากในขณะทขนสงหรอจัดการ แตจากผลการศึกษา
ี
ํ
่
่
ั
ี
ํ
่
ุ
ั
้
ระบไดวา SWCNT ทอยูในอากาศและหายใจเขาไปไดนันอาจทาใหเกิดอนตรายตอปอดได ในสวนของ
ิ
ิ
ี
ี
ั
ั
การวัดและการวิเคราะหลกษณะเฉพาะของ SWCNT เปนทนาสงเกตวาสมบตทางฟสกส-เคมของ
ั
่
่
ี
อนุภาคละอองลอยของ SWCNT ทปลดปลอยออกมานัน ในขณะทยังไมผานกระบวนการ SWCNT จะ
้
ี
่
ี
ั
มสมบตของขนาดอนุภาคและชุดการผลิตทีเปลียนแปลงอยางมีนัยสําคัญ ทําใหการประเมินอันตรายที ่
่
่
ิ
้
ึ
้
ู
อาจเกิดขนตอสขภาพของมนุษยตองคานึงถงประเด็นเหลานีดวย อยางไรก็ตามในการใชงานผผลต
ุ
ิ
ํ
ึ
พยายามปองกันอนุภาคนาโนจากการรวมกันเปนอนุภาคกอนเกาะหลวม โดยใชรปแบบของการเคลอบ
ื
ู
่
ื
้
ผวและเทคนิคอน ๆ รวมดวย นอกจากนี ยังไมมีขอมูลเกียวกับการกระจายขนาดของอนุภาคที ่
่
ิ
่
ึ
ู
ี
ั
ปลดปลอยออกมาจากการตัด การขดดวยกระดาษทราย หรอการขดถของผลตภัณฑซงมทอนาโน
ั
ื
ิ
รวมเขาเปนสวนหนึงในเมทรกซของวัสดุ เชน คอมพอสต ยางรถยนต
่
ิ
ิ
ิ
่
ิ
ั
ั
่
่
ี
ิ
ั
ั
งานวิจัยเกียวกับการประเมนการรบสมผสในสถานทปฏบตงานทีดําเนินการโดยใชเสนใยนาโน
คารบอน การวัดทาโดยเครองมอประมวลผลทใหผลขณะวัด (CPC, DC, aerosol photometer และ
ื
ื
่
ี
ํ
่
่
ี
ิ
่
ELPI™) ซงระบวากระบวนการสวนใหญไมไดปลดปลอยเสนใยนาโนคารบอนในปรมาณทมากเมอ
่
ึ
ื
ุ
ิ
เปรยบเทยบกับการวัดอนุภาคทัวไป กระบวนการบางอยาง เชน การเลอยวัสดุคอมพอสตขณะเปยก และ
ี
่
่
ื
ี
่
ื
ํ
ิ
การเคลอนยายเสนใยนาโนคารบอนจากภาชนะผสม ทาใหปรมาณอนุภาคเสนใยนาโนขนาดเสนผาน
3
่
้
่
ู
ึ
ั
ึ
ิ
้
ี
ศนยกลางตงแต 300 nm ถง 2 500 nm ในอากาศเพมขน โดยมความเขมขนโดยมวลถึง 0.16 mg/m ซึง
ื
่
้
วัดโดยเครองวัดความสวางแสงของละอองลอย (aerosol photometer) นอกจากนีการเก็บตวอยางอากาศ
ั
ิ
้
ุ
และตวอยางพืนผวโดยใชวิธเก็บตวอยางในสญญากาศ (vacuum sampling method) โดยใชแผนกรอง
ั
ี
ั
-75-
